Mapowanie silnika — co to jest i kiedy ma sens

„Mapowanie silnika” nie ma nic wspólnego z mapą w nawigacji. Mapa to tabela liczb zapisana w pamięci sterownika silnika — małego komputera (fachowo: ECU), który przez cały czas decyduje, jak silnik ma pracować. W jednej osi tabeli są obroty, w drugiej obciążenie, a w każdej kratce jedna wartość: ile paliwa podać, jak mocno ma doładowywać turbosprężarka, w którym momencie zapalić mieszankę. Mapowanie, remapowanie, wgranie mapy, chiptuning — to różne nazwy tej samej roboty: zmiany tych liczb.

Poniżej tłumaczymy, jak taka mapa jest zbudowana i dlaczego nie da się „podkręcić” jednej kratki. Jeśli interesuje Cię tylko, czy to ma sens w Twoim aucie i jak wygląda u nas — przeskocz do sekcji kiedy mapowanie ma sens.

W tekście: Mapa to tabela · Między kratkami · Cała rodzina map · Ograniczniki · Skąd mapa fabryczna · Wgranie mapy · Skąd „chip” · Kiedy ma sens · Mapowanie silnika u nas

Myślisz o mapowaniu silnika? Chiptuning robimy we Wrocławiu na indywidualnych mapach — żadnych gotowców ściągniętych z internetu. Moc mierzymy przed modyfikacją i po niej na własnej hamowni 4×4, a fabryczne oprogramowanie archiwizujemy bezterminowo. Zadzwoń: 790 454 283 — podaj markę, model, rocznik i silnik.

Mapa to tabela liczb, nie program

Najlepiej widać to w dokumentacji Boscha — jednego z największych producentów sterowników silnika. W instrukcji technicznej do układu M-Motronic stoi, że w pamięci sterownika leży program map, czyli mapa z podstawowym kątem zapłonu dla różnych obciążeń i prędkości obrotowych.

To jest cała idea. Wyobraź sobie arkusz kalkulacyjny:

• w wierszach — obroty silnika, od biegu jałowego do odcięcia,
• w kolumnach — obciążenie, czyli jak mocno silnik w danej chwili pracuje,
• w każdej kratce — jedna liczba: ile paliwa, jakie doładowanie, jaki kąt zapłonu.

Przykładowy fragment mapy — liczby wymyślone dla ilustracji, nie z żadnego auta:

Inżynierowie mają na to dwie nazwy: tabela z jedną osią to krzywa, z dwiema — mapa (w normie branżowej ASAM: CURVE i MAP, po niemiecku Kennlinie i Kennfeld). Każda mapa podaje wartość dla jednego elementu, którym sterownik steruje — na przykład dla wtryskiwaczy albo dla zapłonu.

Mapa nie jest więc programem, który „myśli”. To dane, z których program korzysta. Program sterownika bywa taki sam dla wielu wersji silnika — różnią je właśnie liczby w tabelach.

Co się dzieje między kratkami

Tu jest rzecz, której prawie nikt nie tłumaczy. Sterownik nie ma zapisanej wartości dla każdego możliwego punktu pracy — tabela ma skończoną liczbę kratek, a silnik pracuje w nieskończenie wielu stanach pośrednich.

Co wtedy? Sterownik liczy wartość w locie. Weźmy tabelkę wyżej: przy 1750 obr./min i średnim obciążeniu nie ma takiego wiersza, więc sterownik bierze sąsiednie wartości — 18 dla 1500 i 22 dla 2000 obr./min — i wylicza coś pomiędzy: 20. Gdy i obciążenie wypada między kolumnami, bierze cztery najbliższe kratki — tak opisano to w patencie o metodzie obliczania map. Inżynierowie nazywają to interpolacją, a kratki, między którymi sterownik liczy, punktami węzłowymi.

Co z tego wynika w praktyce:

• zmiana jednej kratki działa także na jej sąsiedztwo — bo sterownik liczy wartości pomiędzy nią a kratkami obok,
• zbyt ostry skok między sąsiednimi wartościami czuć za kierownicą jako szarpnięcie albo „dziurę”,
• zmiana samych osi tabeli — czyli tego, przy jakich obrotach i obciążeniach leżą kratki — to też zmiana mapy, choć żadna liczba w środku się nie ruszyła.

Dlatego dobra mapa to nie „więcej w każdej kratce”, tylko płynna powierzchnia, która zachowuje się przewidywalnie w każdym punkcie, a nie tylko tam, gdzie ktoś wpisał nową liczbę.

Nie jedna mapa, tylko cała rodzina

„Mapa silnika” w liczbie pojedynczej to skrót myślowy. Już starsze diesle miały ich kilka: Bosch w instrukcji o pompach rozdzielaczowych — technice starszej niż common rail — wymienia z nazwy mapy od samej dawki paliwa: dawki rozruchowej, biegu jałowego, pełnego obciążenia, charakterystyki pedału gazu, ograniczenia dymienia (czyli limitu dawki względem powietrza) i charakterystyki pompy.

Współczesny sterownik to nieporównanie więcej. W pracy naukowej o kalibracji sterowników zapisano, że sterownik samochodowy ma do kilkudziesięciu tysięcy nastawialnych parametrów, a ETAS, dostawca narzędzi do kalibracji, opisuje, że przy kalibracji elektroniki trzeba uwzględnić dziesiątki tysięcy parametrów i liczne zależności między funkcjami oprogramowania.

Dlaczego nie da się podkręcić jednej tabeli

Pod koniec lat 90. Bosch zaczął przestawiać sterowniki z pytania „ile paliwa wtrysnąć” na „ile siły ma dać silnik” — czyli jaki moment obrotowy. Najpierw w benzynie: w artykule Boscha z 1998 roku o sterowniku ME7 zapisano, że moment obrotowy jest centralną zmienną systemu. Swoje żądania zgłaszają pedał gazu, ogranicznik obrotów, funkcje ochrony silnika i inne układy, a sterownik rozstrzyga między nimi i dopiero z wyniku wylicza, ile powietrza potrzeba w cylindrze.

Diesel dołączył później — według materiałów szkoleniowych Volkswagena pierwszym dieslowskim sterownikiem zbudowanym wokół momentu był Bosch EDC16.

I tu jest odpowiedź na pytanie, dlaczego „dosypanie paliwa w mapie” nie działa. Obok mapy dawki stoją ograniczniki:

• ogranicznik dawki według powietrza — sterownik liczy, ile paliwa wolno podać przy powietrzu, które akurat trafia do cylindrów (z obrotów, masy powietrza i jego ciśnienia); materiały Volkswagena o EDC16 piszą, że ma to chronić silnik przed uszkodzeniem mechanicznym,
• ogranicznik momentu i funkcje ochrony podzespołów, które mogą ściąć moc niezależnie od tego, co jest w mapie dawki,
• ogranicznik obrotów, który w dieslu działa przez stopniowe zmniejszanie dawki.

Bosch opisał to w jednym ze swoich patentów bez ogródek: to, ile paliwa „zamawia” kierowca wciskający gaz, sterownik porównuje z tym, ile wolno podać przy powietrzu, które akurat płynie do silnika — i bierze mniejszą z tych liczb. Na liczbach wymyślonych dla przykładu: mapa dawki mówi 30, ogranicznik powietrza — 26. Silnik dostanie 26. Podniesiesz samą mapę dawki do 40 — i dalej dostanie 26.

W benzynie dochodzi jeszcze jeden strażnik: regulacja stukowa. Spalanie stukowe to sytuacja, w której mieszanka w cylindrze zapala się sama i gwałtownie — groźnie dla silnika. Silnik pracuje najwydajniej tuż pod tą granicą, więc sterownik trzyma się blisko niej, a gdy czujnik wykryje stuk, w pierwszej kolejności opóźnia zapłon — i część mocy znika.

Dlatego nasze mapy do benzyny liczymy pod paliwo co najmniej 98-oktanowe i takie zalecamy po wizycie: na słabszym sterownik częściej opóźnia zapłon i część efektu przepada.

Do tego sterownik ma osobną warstwę nadzoru, która sprawdza, czy obliczone wartości momentu są wiarygodne, i rozjazd traktuje jako usterkę. Dlatego zmiana jednej tabeli bez pozostałych może skończyć się komunikatem o usterce albo trybem awaryjnym.

Skąd się bierze mapa fabryczna — i czemu słabsze wersje mają zapas

Mapa fabryczna nie jest wymyślana przy biurku. W pracy naukowej o kalibracji silników opisano, że zachowanie silnika mierzy się na hamowni silnikowej — sam silnik na stanowisku, bez auta — a wyniki przepisuje się do tabel w formacie, który sterownik potrafi przechować.

Producent mierzył jednak nie po to, żeby wycisnąć maksimum, tylko żeby pogodzić wiele wymagań naraz: różne rynki, jakość paliwa na całym świecie, najgorszy możliwy klimat. Część tego, co w branży nazywa się zapasem, to po prostu margines na podzespołach — i właśnie jego pilnują ograniczniki opisane wyżej.

Druga rzecz tłumaczy, dlaczego najwięcej potrafią dać słabsze wersje tego samego silnika. Program sterownika bywa wspólny dla wielu wersji, a różnią je liczby w tabelach. W patencie Delphi opisano, że algorytmy sterowania są uniwersalne, a stałe kalibracyjne dopasowuje się do konkretnego zastosowania — na przykład po to, żeby ten sam silnik dał inne osiągi w różnych modelach aut. Bosch w instrukcji do Motroniku dopowiada, że cały zestaw danych można wgrać do sterownika dopiero na końcu linii produkcyjnej, co zmniejsza liczbę wariantów sterownika do wyprodukowania.

Stąd biorą się rodziny silników w kilku mocach, często na bardzo podobnej mechanice. Ale nie każda słabsza wersja ma ten sam osprzęt co mocniejsza — sprzęgło, turbosprężarkę, wtryskiwacze — i z samego oznaczenia tego nie widać. Dlatego zanim cokolwiek zaproponujemy, sprawdzamy konkretny egzemplarz.

Co to znaczy „wgrać mapę”

W skrócie: odczytać zawartość pamięci sterownika, zmienić w niej odpowiednie tabele i zapisać całość z powrotem. Norma diagnostyczna ISO 14229-1 ma na to osobne usługi — jedną do pobrania danych ze sterownika, drugą do wgrania ich z powrotem. Jak taki plik wędruje od warsztatu do osoby, która go modyfikuje, i z powrotem, opisaliśmy w tekście o drodze pliku ze sterownika.

Sam odczytany plik to długi ciąg liczb. Żeby wiedzieć, gdzie w nim leży która tabela i czy dana liczba oznacza bary, stopnie czy miligramy paliwa, potrzebna jest „legenda” — inżynierowie nazywają ją plikiem opisu (A2L, norma ASAM).

Po drodze dzieje się kilka rzeczy, o których warto wiedzieć:

• Suma kontrolna. Działa jak cyfra kontrolna w numerze konta bankowego: to liczba wyliczona z zawartości danych, więc po zmianie choćby jednej wartości stara suma przestaje pasować. Plik zmieniony bez jej przeliczenia sterownik po prostu odrzuci — sprawdzenie sumy jest częścią normalnej procedury zapisu.
• Sterownik przyjmuje plik po swojemu. To nie jest kopiowanie jak na pendrive’a: sterownik sam podaje, ile danych przyjmie naraz, i sprawdza kolejne porcje. Przez klasyczną magistralę CAN dane idą w ramkach po 8 bajtów, a w części nowszych aut szybszymi łączami.
• Sterownik ma osobny program startowy, którego zwykły zapis nie kasuje i który uruchamia się, gdy główne oprogramowanie jest niekompletne. Dlatego przerwany zapis często da się powtórzyć — ale nie zawsze kończy się dobrze.
• Zasilanie ma znaczenie. Przerwany albo niestabilny zapis potrafi unieruchomić sterownik, a producent procesorów Infineon w materiałach dla konstruktorów sterowników wymienia spadek napięcia przy programowaniu obszarów konfiguracyjnych procesora nawet jako przyczynę jego trwałego zablokowania. Dlatego przy zapisie pilnuje się, żeby napięcie w instalacji auta nie spadło.

Są trzy drogi dostępu do sterownika i usłyszysz je w każdym warsztacie tuningowym:

• OBD — odczyt i zapis przez gniazdo diagnostyczne, sterownik zostaje w aucie,
• bench (ang. „stół”) — sterownik zwykle wyjmuje się z auta i podłącza bezpośrednio przez jego złącze, bez otwierania obudowy,
• boot — pełny dostęp do pamięci przy otwartym sterowniku: sondą dotyka się konkretnych punktów na płytce, a sterownik zasila się z zewnątrz.

Nowsze sterowniki bywają zabezpieczone mocniej — tzw. secure boot sprawdza podpis oprogramowania i uruchomi tylko kod zatwierdzony przez producenta. Część takich sterowników trzeba najpierw odblokować — to osobny krok, którego czas i koszt ustalamy telefonicznie — a przy części najnowszych na razie nie ma jeszcze sposobu, żeby to zrobić. Czy i jaka droga pasuje do Twojego auta, rozstrzyga identyfikacja konkretnego sterownika, a nie model czy rocznik — potwierdzamy to telefonicznie, zanim umówimy termin.

Skąd „chip” w chiptuningu

Z czasów, kiedy chip dało się wziąć do ręki. Bosch w instrukcji do Motroniku opisuje, że program i mapy siedziały razem w jednej nieulotnej kości pamięci — ROM albo EPROM. Zmiana mapy oznaczała wtedy dobranie się do tej kości — stąd słowo, które zostało do dziś.

W połowie lat 90. Bosch opisywał już w patentach pamięć flash, kasowaną i programowaną elektrycznie — z możliwością programowania bez wyjmowania z układu. Z czasem stała się standardem i dziś mapę zmienia się przez zapis danych.

Pytasz o „chipowanie”, a dziś zwykle nie dotyka się żadnego chipa — nowe dane trafiają do pamięci sterownika przez zapis.

Kiedy mapowanie silnika ma sens, a kiedy nie

Teraz to, co dla właściciela auta najważniejsze.

Najwięcej daje w silnikach z turbo — dieslach i benzynach. Pamiętasz ogranicznik z góry tekstu: paliwa można spalić tylko tyle, na ile starczy powietrza. W silniku z turbosprężarką to sterownik decyduje, ile powietrza wtłoczy turbina, więc mapa może zmienić jedno i drugie. Silnik wolnossący takiej rezerwy nie ma — bierze tyle powietrza, ile sam zassie, więc przyrost bez zmian mechanicznych jest zwykle niewielki, a żeby był wyraźny, trzeba ruszać mechanikę. Wyjątkiem bywają silniki, w których producent ograniczył moc elektronicznie, żeby zróżnicować wersje w gamie.

Nie znaczy to, że każdy sprawny silnik z turbo jest dobrym kandydatem: im mocniej wysilony fabrycznie — a tak bywa zwłaszcza w małych turbobenzynach — tym mniejszy zapas i tym ostrożniej trzeba podchodzić do zmian.

Zamiast ogólnych widełek pokażemy, co zmierzyliśmy. Pary pomiarów przed i po z naszej hamowni zebraliśmy w tekstach o 2.0 TDI (to silnik m.in. z Passatów, Octavii i Golfów), BMW 3.0d i benzynowych 2.0 i 1.5 TSI. Ile przybędzie w Twoim aucie, pokaże hamownia — nie tabelka z internetu.

Mapowanie odradzamy, dopóki silnik ma problem, na przykład:

• problemy z turbiną albo jej sterowaniem (przeładowanie, niedoładowanie),
• słaba kompresja,
• usterki układu zapłonowego — cewek, świec,
• problemy z wtryskiwaczami albo ciśnieniem paliwa,
• zapchany filtr cząstek stałych, niesprawny zawór EGR albo klapy wirowe,
• niepewny ogólny stan techniczny.

Do tego dochodzi to, co przenosi dołożony moment: sprzęgło albo dwumasa, które ślizgają się już na fabrycznym momencie, i mocno wyeksploatowana skrzynia automatyczna. Odradzamy też, gdy silnik bierze olej albo obsługa była zaniedbana.

Mapa nie naprawia usterek — wzmacnia to, co już jest, łącznie z problemami. Dlatego przed modyfikacją robimy diagnostykę, a jeśli stan auta na to nie pozwala, mówimy to wprost, zamiast wgrywać cokolwiek.

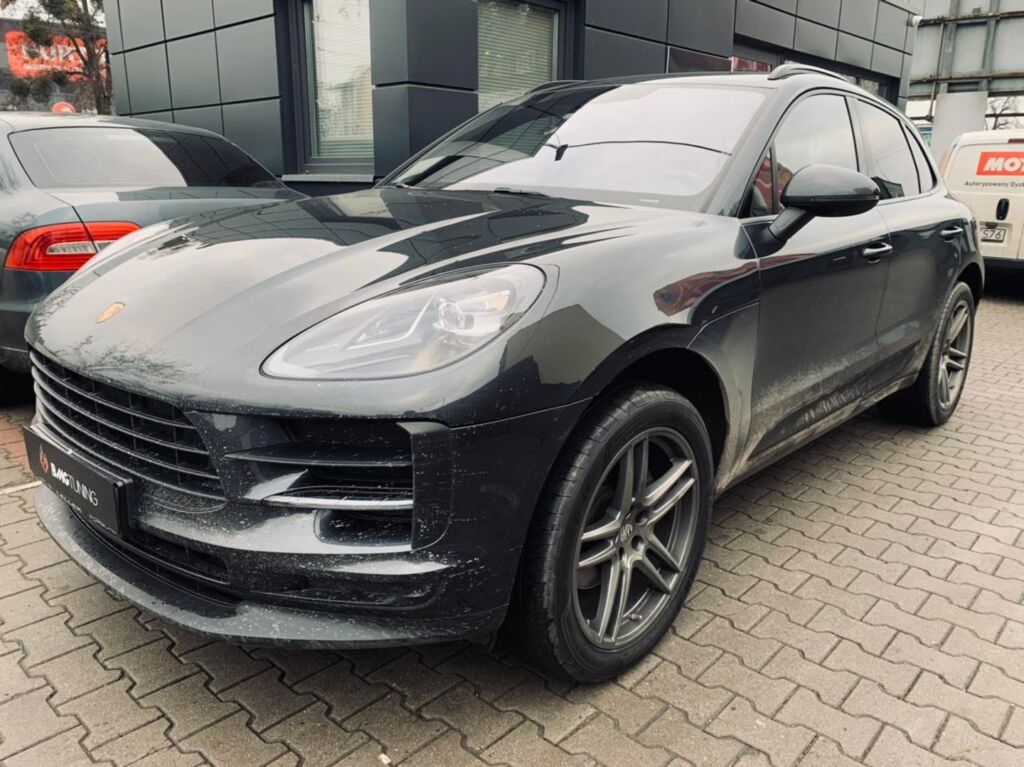

Mapowanie skrzyni biegów to osobny temat, bo skrzynia ma własny sterownik. Stroimy DSG i S tronic (także tę w Porsche Macan), automaty ZF, a w BMW — przez narzędzie xHP — ZF i DCT; zakres zależy od modelu. Prawdziwego PDK w Porsche 911, Boxsterze i Caymanie nie robimy, tak samo jak skrzyń PowerShift w Fordach. Więcej w tekście o tuningu skrzyń biegów.

Mapowanie silnika we Wrocławiu — jak to wygląda u nas

Kilka rzeczy, które standardowo robimy przy aucie na Krakowskiej:

• indywidualna mapa pod konkretny egzemplarz, a nie plik ściągnięty z sieci — czyli żadnych gotowców, przed którymi przestrzegamy wyżej,
• diagnostyka przed i po — sprawdzamy stan silnika, nie tylko podbijamy moc,

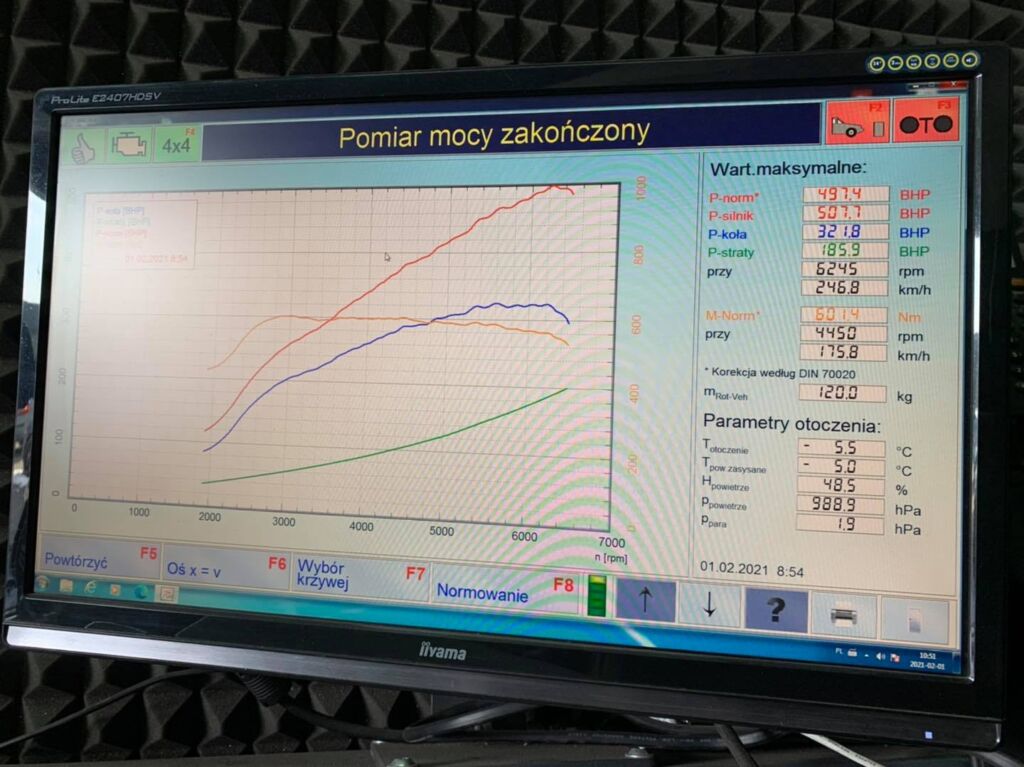

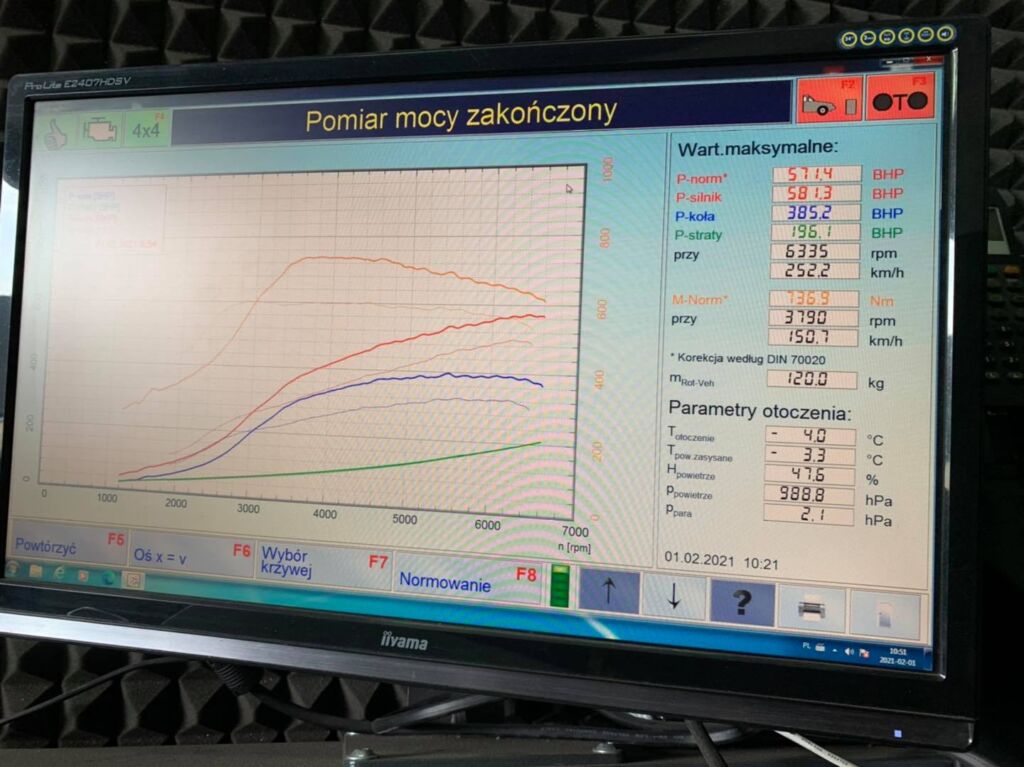

• pomiar mocy przed modyfikacją i po niej na własnej hamowni 4×4 MAHA, z wydrukiem dla Ciebie; co taki pomiar realnie mówi, opisaliśmy w tekście o hamowni we Wrocławiu,
• oryginalne oprogramowanie archiwizujemy bezterminowo, a na życzenie wysyłamy Ci jego kopię mailem — dzięki temu możesz wrócić do fabrycznej mapy, na przykład przed wizytą w ASO,
• gwarancja na usługę.

Uczciwie o jednej rzeczy: modyfikacja oprogramowania może wpłynąć na gwarancję producenta. Powrót do oryginału przywraca fabryczne oprogramowanie, ale nie musi skasować wszystkich śladów — norma diagnostyczna przewiduje zapisywanie w sterowniku informacji o jego programowaniu, więc serwis z odpowiednim narzędziem może to zobaczyć. Jeśli auto jest jeszcze na gwarancji, powiedz o tym przy pierwszej rozmowie.

Co realnie zmienia się za kierownicą poza mocą — elastyczność, reakcja na gaz, spalanie w trasie — opisaliśmy w tekście o tym, że chiptuning to nie tylko moc. Szerzej o tym, co w ogóle podnosi moc silnika, piszemy w poradniku jak zwiększyć moc silnika, a jeśli porównujesz warsztaty — zajrzyj do tekstu o tym, jak wybrać warsztat do chiptuningu.

Cena zależy od auta i zakresu — orientacyjne stawki są w cenniku, a dokładną wycenę podajemy po rozmowie i diagnostyce.

Podsumowanie

Mapa silnika to tabela liczb w pamięci sterownika — w wierszach obroty, w kolumnach obciążenie — a wartości pomiędzy kratkami sterownik wylicza sam, w locie. Takich tabel jest cała rodzina i pilnują ich ograniczniki, więc podniesienie jednej zwykle niewiele daje: dobra modyfikacja to spójna zmiana wielu naraz.

Najwięcej potrafią dać słabsze wersje silników z turbo, w których producent zróżnicował moc kalibracją — pod warunkiem, że konkretny egzemplarz jest sprawny. A ile realnie przybędzie, pokazuje hamownia, nie obietnica.

Najczęstsze pytania

Co to jest mapowanie silnika?
Zmiana liczb w tabelach zapisanych w sterowniku silnika, czyli w komputerze, który steruje jego pracą. Te tabele — mapy — mówią, ile paliwa podać, jak mocno doładowywać i kiedy zapalić mieszankę w każdym punkcie pracy. Mapowanie, remapowanie, wgranie mapy i chiptuning to różne nazwy tej samej usługi.

Czym różni się mapowanie silnika od chiptuningu?
Niczym poza nazwą. „Chiptuning” pochodzi z czasów, gdy mapa siedziała w osobnej kości pamięci; dziś zmienia się ją przez zapis, stąd też nazwy mapowanie albo wgranie mapy.

Czy mapowanie silnika jest bezpieczne?
Zależy od stanu auta i od tego, jak zrobiona jest mapa. Dlatego zaczynamy od diagnostyki — jeśli silnik ma któryś z problemów z listy wyżej, odradzamy modyfikację. Mapę robimy pod konkretny egzemplarz, a nie z pliku ściągniętego z internetu, moc sprawdzamy na hamowni przed i po, a fabryczne oprogramowanie zostaje w archiwum. Szerzej rozpisaliśmy to w tekście czy chiptuning psuje silnik.

Ile koni daje nowa mapa?
Tego nie da się uczciwie powiedzieć przed pomiarem — zależy od silnika, osprzętu i stanu konkretnego egzemplarza. Nasze zmierzone pary przed i po są w tekstach o poszczególnych silnikach, a Twoje auto mierzymy na hamowni przed modyfikacją i po niej.

Ile kosztuje mapowanie silnika?
Cena zależy od auta, sterownika i zakresu modyfikacji. Orientacyjne stawki są w cenniku, a dokładną wycenę podajemy po rozmowie i diagnostyce — zadzwoń: 790 454 283.

Czy da się wrócić do oryginalnej mapy?
Tak. Fabryczne oprogramowanie każdego auta archiwizujemy bezterminowo i możemy je wgrać z powrotem, na przykład przed serwisem w ASO. Na życzenie wysyłamy też kopię pliku mailem. Uczciwie: powrót do oryginału nie musi skasować wszystkich śladów po zapisie.

Czy można zmapować skrzynię biegów?
Tak, jeśli to skrzynia, którą stroimy: DSG, S tronic, automat ZF, a w BMW — przez xHP — ZF i DCT. Nie robimy prawdziwego PDK w Porsche 911, Boxsterze i Caymanie ani skrzyń PowerShift w Fordach.
